FUNZIONAMENTO
Fondamentalmente il controller hi-hat non è nient'altro che un "comando" per pilotare il suono del relativo piatto hi-hat. In pratica il piatto hi-hat può essere monotrigger (avere un suono) o dual trigger (avere due suoni), ma con il controller hi-hat possiamo raddoppiare questi suoni (come minimo). Quindi per esempio consideriamo un piatto hi-hat che ha un solo trigger, con il controller possiamo assegnargli due suoni che verranno "attivati" (pilotati, scelti, selezionati) in base alla posizione del controller hi-hat...
In sostanza i controller possono essere di due tipo:
-switch;
-lineare.
In base alle centraline il controller supportato potrà essere di uno o dell'altro tipo (nota: se è supportato il controller switch e si usa uno lineare si perderanno le funzionalità del lineare che funzionerà da switch)...
Il controller switch non è nient'altro che un semplicissimo interruttore a due posizioni: in base a quale posizione assume (chiuso o aperto) si avrà un suono differente del piatto hi-hat colpito. E' ovviamente il più semplice poichè permette solo di avere due suoni (su un piatto mono trigger) e quindi il classico uso è quello di selezionare il suono aperto dell'hi-hat e il suono chiuso dell'hi-hat (ovviamente in base a che posizione assume lo switch si piloterà un suono o l'altro)...
Il controller lineare è rappresentato da tutti quei dispositivi che permettono di inviare un segnale diverso alla centralina in base a che posizione assumono. Mentre lo switch ne aveva solo due, il controller di tipo lineare permette di avere anche tutte le altre posizioni intermedie dato che invia alla centralina dei segnali che essa interpreta come posizione intermedia tra il chiuso e l'aperto. I dispositivi usati per questo tipo di controller sono solitamente delle resistenze variabili (potenziometri slider), dei FSR (Force Sensitive Resistor), sensori magnetici o ottici...
INSTALLAZIONE
In che modo quindi installare questi dispositivi per creare un controller hi-hat vero e proprio? In che modo quindi posizionarli e collegarli in modo da "rivelare" la posizione dei piatti hi-hat e "far capire" alla centralina "come si trovano i piatti (aperti, chiusi o semiaperti)?
In pratica per il controller switch bisogna semplicemente fare in modo che venga chiuso quando i piatti si chiudono e che sia aperto quando i piatti sono aperti, così riesce a pilotare (far capire) alla centralina che suono deve riprodurra quando si colpiscono i piatti o il pad hi-hat. Per fare questo si può mettere lo switch sotto il pedale con degli appositi sostegni (scegliete voi quel che volete) in modo che quando premete il pedale si prema anche lo switch. Ovviamente potete anche creare un pedale da zero utilizzando magari due tavolette di legno con una cerniera e una molla con sotto lo switch (tipo questo per esempio)... Capito il funzionamento poi serve solo la fantasia...
Altri esempi di questo tipo sono stati realizzati da me (per altri scopi), ma possono benissimo essere ripresi e adattati sotto un'asta hi-hat: aperto e chiuso, oppure questo interruttore di fine corsa messo proprio tra i due piatti hi-hat e che si chiude proprio quando i piatti sono chiusi: 1, 2.
Il controller lineare invece è un po' più complicato da installare, dato che si deve avere un collegamento diretto che "sposti" o comunque faccia variare il sensore utilizzato in base alla posizione del pedale hi-hat, dell'asta hi-hat o dei piatti. Quindi non deve rivelare e azionarsi solo quando i si vuole il suono aperto o chiuso (come lo switch), ma deve spostarsi continuamente in base alla posizione e al suono che si vuole.
In pratica facciamo l'esempio del potenziometro lineare slider che è una cosa tipo questa: la linguetta si sposta verticalmente e la resistenza varia, quindi viene inviato un segnale alla centralina che interpreta ogni segnale come una ben precisa posizione dell'hi-hat. Quindi se si collega la linguetta al pedale dell'asta hi-hat tramite un filo per esempio, esso provvederà ad abbassare la linguetta; se poi si aggiunge anche una molla, allora basterà lasciare il pedale e la linguetta tornerà su tramite la molla (altrimenti resterà sotto). Così facendo si è creato un collegamento diretto tra la posizione dell'asta hi-hat e il segnale inviato dal controller lineare alla centralina. Una realizzazione del genere è illustrata qui nel relativo sito.
Anch'io ne ho realizzato uno con questo metodo dato che il funzionamento è semplice: se il pedale scende allora anche la linguetta dello slider scende, se il pedale risale allora la molla farà risalire anche lo slider. Alcune foto della realizzazione.

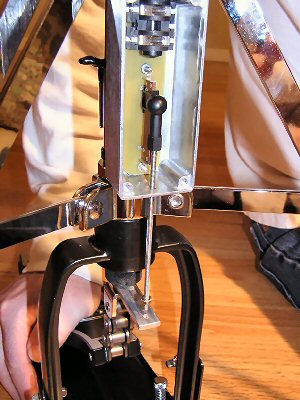

Per evitare la molla o comunque il sistema di richiamo dello slider quando il pedale risale basta non usare il filo, ma un collegamento rigido tra il pedale e lo slider, ma in questo caso la modifica e l'installazione saranno un po' più invasivi e manualmente comlicati. Alla fine si dovrebbe ottenere una cosa tipo questa in cui la barretta fa in sostanza il lavoro sia verso il basso che verso l'alto (si sfrutta la molla che ha già l'asta hi-hat). Il sito di riferimento per questo progetto è questo.
Usando il sensore FSR invece si crea un controller che è molto simile ai classici pedali delle batterie economiche di fascia bassa e media. In pratica si prende il sensore e lo si attacca su una superficie rigida (1); si mette sotto il pedale (2) e si aggiunge un po' di gommapiuma (3). Qui c'è il sito di riferimento.
Ovviamente queste sono solo idee e si è cercato di dare una panoramica generale a questo "misterioso" dispositivo (spero meno misterioso adesso).
Se ci sono dubbi, domande, idee, lamentele, incomprensioni o altro inerente all'argomento, siete liberi di postarli
P.s. non abbiate paura di sperimentare nuove soluzioni... ovviamente in caso di irreversibili danneggiamenti la responsabilità è solo vostra
